| الـ MOQ: | وحدة 1 |
| السعر: | Variable |
| العبوة القياسية: | الصندوق العادي |
| فترة التسليم: | 5 أيام عمل |
| طريقة الدفع: | تي / ت |
| قدرة التوريد: | 620 وحدة في السنة |

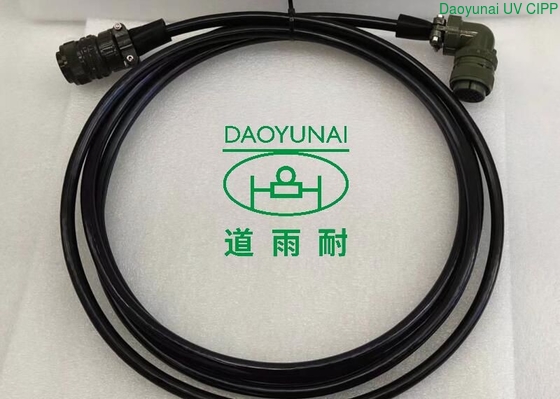

كابل بطول خمسة أمتار لفحص خطوط أنابيب الدوائر التلفزيونية المغلقة وإصلاح معدات الروبوت D18
احتياطات لفحص روبوت فحص خطوط الأنابيب CCTV
بعض المتطلبات الفنية المطروحة في الوثائق الصناعية والمحلية مثل المواصفات الفنية للكشف عن التلفزيون والسونار وتقييم خطوط أنابيب الصرف العام في شنغهاي التي تم تحريرها من قبل إدارة الصرف الصحي لبلدية شنغهاي:
1-قبل تصوير كل قسم من خط الانابيب يجب التقاط صورة كانبان اولا.يجب أن يشير Kanban إلى اسم الطريق أو موقع الكائن الذي تم فحصه ، وعدد نقاط البداية ونقاط النهاية ، ووحدة الفحص ، وقطر الأنبوب والوقت ، إلخ.
2-يجب أن يكون اتجاه حركة الزاحف متسقًا مع اتجاه تدفق المياه ، ويجب ألا يزيد منسوب الماء في الأنبوب عن 20٪ من قطر الماسورة.
3-عندما يكون قطر الأنبوب أقل من أو يساوي 200 مم ، يجب ألا تتجاوز سرعة السفر للتصوير المباشر 0.1 م / ث ؛عندما تكون أكبر من 200 مم ، يجب ألا تتجاوز سرعة السفر للتصوير المباشر 0.15 م / ث.
4 - يجب أن يكون المسار المتحرك لعدسة الكاميرا للزاحف على المحور المركزي لخط أنابيب الكشف ، ويجب أن يكون المسار المتحرك للعدسة في الموضع المركزي لثلثي ارتفاع خط الأنابيب ، ويجب ألا يكون الانحراف أكبر من ± 10٪.
5-عندما يدخل الزاحف موضع البداية لخط أنابيب الكشف ، يجب إعادة ضبط عداد الكابل إلى الصفر.
6- يتم تمييز الكابل بميزان المسافة.بعد اكتمال كل قسم من الكشف ، يتم حساب قيمة التصحيح لمقياس عد الكابلات.
7-في موضع البداية ، يجب إدخال اسم مقطع الطريق (الموضع) ، ورقم بئر الفحص عند نقطتي البداية والنهاية ، وقطر الماسورة ، والسمة ، والمحتويات الأخرى على النحو المطلوب.
8-عند التصوير في اتجاه مستقيم ، يجب أن يبقى الاتجاه الأفقي للصورة في اتجاه إيجابي ، ولا ينبغي تغيير زاوية التصوير والبعد البؤري في المنتصف.
9- يجب تفسير وقياس وتسجيل العيوب المختلفة والهياكل الخاصة وظروف الكشف.يجب أن تبقى الكاميرا لأكثر من 10 ثوانٍ أثناء عملية تصوير العيوب.
| دور |
توصيل وحدة التحكم وأسطوانة الكابلات |
| طول | 5 م |
| اللون | أسود |
|
|
